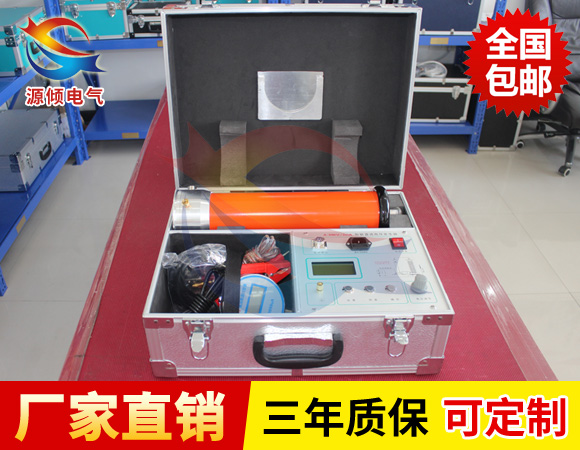

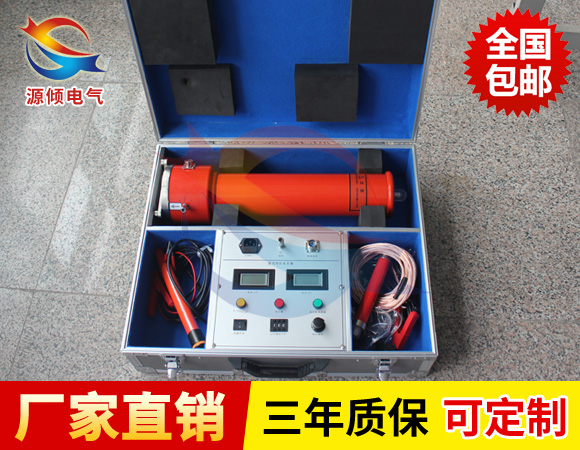

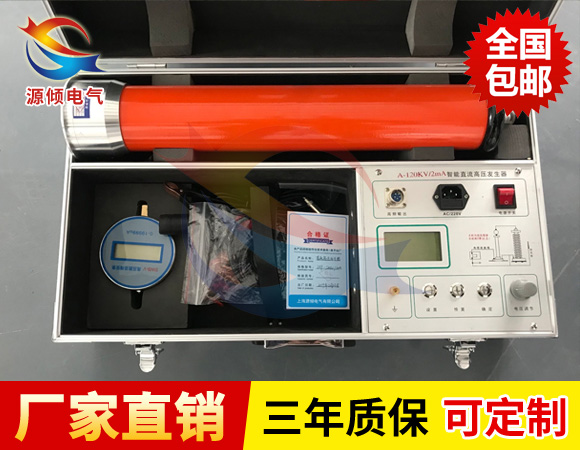

直流高壓試驗器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

上海直流高壓發生器采用高頻倍壓電路，應用PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施，使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。

上海直流高壓發生器產品特征

1、直流高壓發生器具有紋波系數小、電壓輸出穩定可靠、無噪音、可靠性好

2、具有過壓、過流、零壓啟動和故障保護功能，電壓保護值可整定，顯示直觀

3、電壓、電流采用數碼顯示，且通電源就有讀數，方便監視輸出狀態

4、具有0.75倍電壓換算，方便測試氧化鋅避雷器

5、產品結構緊湊、體積小、攜帶方便

使用中注意事項
1、操作箱和倍壓筒必須可靠接地。
2、高壓輸出接線須牢固，試驗時防止高壓引線脫落，對地直接放電損壞儀器。
3、高壓試驗時周圍物體及人員必須保持足夠的安全距離。
4、試驗完畢，用放電棒對被試品高壓端放電(禁止直接放電)，待試品充分放電后才允許進行高壓引線的拆除和換接。
5、兩次試驗的間隔時間（指斷電時間）不應少于5分鐘，以保證儀器能得到充分的散熱。
6、定期校驗電壓和電流表，確保儀器精度。
7、儀器應注意防震、防潮、防塵、防腐。

故障排除：

1、電源開關打開時，控制箱上的數顯表不亮

請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新管。

2、若打開電源開關，數顯表亮，高壓顯示燈(綠)不亮，加不上高壓。

① 故障顯示"回零"燈亮

沒有回零位，請逆時針轉動高壓輸出調整鈕和微調旋鈕回到零位上至"回零"燈滅，即可加高壓。

② 故障顯示"其它"燈亮有兩種現象，1、接地保護，2、斷線保護

a. 可能接地線未接好，或地線不可靠接地。請接好可靠的地線，關閉電源，重新啟動。

b.可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動?；螂娎|線兩端焊接頭脫焊時會出現此故障,請焊好電纜兩端的焊頭，關閉電源，重新啟動。

C.可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。

3、一切正常，但在未升到額定輸出電壓的 過程中保護

①故障顯示"過流"燈亮

a. 試品短路，或泄漏電流過大。

b. 大電容負載時，升壓過快。關閉電源，重新啟動，減慢升壓速度。

② 故障顯示"過壓"燈亮

過壓保護整定旋鈕未置于Z大處，請順時針旋轉到Z大處，關閉電源，重新啟動。

4、當試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，，這屬正常，請排除試品故障后重新啟動。

5、試品故障排除后，故障顯示燈依然亮，加不上高壓。

電源開關兼為故障保護重置開關，請關閉電源開關，重新啟動，即可升壓。

6、如發現電壓表數字波動很大時，請查連接電纜線兩頭航空插頭7腳屏蔽網頭和中心屏蔽線頭是否脫焊斷開，如斷開請焊接好。
