一、適用范圍

 插接式母線槽適用于額定電壓1000V以下，額定工作電流250～5000A，頻率50～60Hz的輸配電系統。

二、結構性能

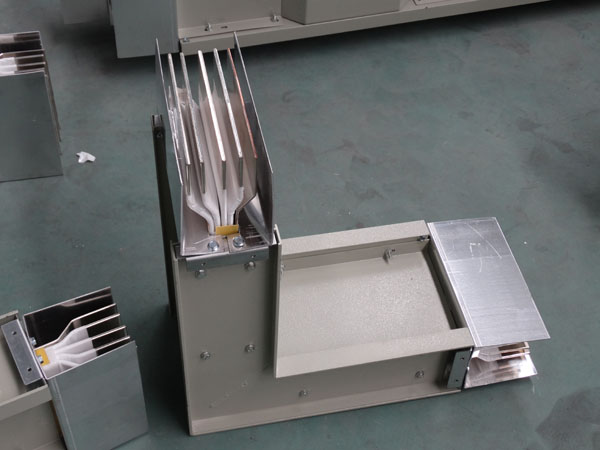

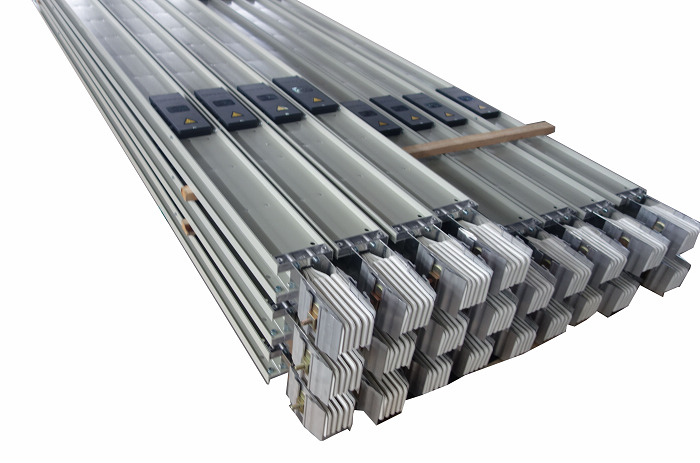

1、體積小，結構緊湊，外殼采用冷軋薄鋼一次冷軋成瓦楞型波紋槽結構，整體組裝后形成高強型管狀結構，可大大增強母線槽系統的強度(6m直線居中施加70kg壓力，撓度小于15mm)，且母線導體通長固定于外殼瓦楞槽中，也增強了系統的動熱穩定性?？蓮氐捉鉀Q施工現場大跨距安裝的難題。

2、散熱性能優越、載流量大、抗短路電流高。瓦楞型蓋板展開面積大，具有較好的“散熱片”效果，每根母排均與外殼直接緊貼，有利于熱量的直接散發和各相間均勻散熱。

3、可配置成三相四線（蓋板為四根瓦楞槽），三相五線（蓋板為五根瓦楞槽）。其五線制外殼很具特色，獨特的PE小槽使PE線直接卡制于母線槽外殼，直接達到PE與外殼的電氣連通，Z大限度地保障操作者的安全。

4、采用標準配置的單臂鎖緊避震連接器。連接可靠方便。

5、可方便地設置饋電插接口，上下兩面均可同時設置，且不降低其抗彎強度。饋電插接口的安全防護等級達IP54《符合標準IEC529）。每套插接口均設有特制的開合鎖定裝置，可防污物、防塵和防止誤操作，其材料為ABS有效工程模塑料。

三、絕緣配置

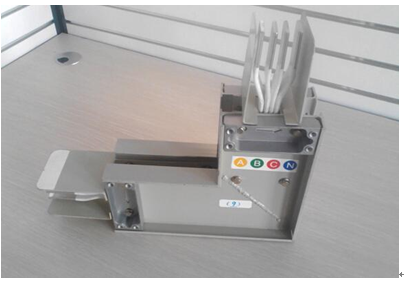

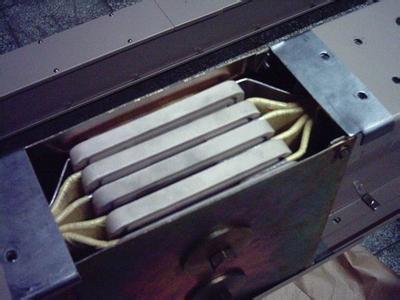

1、獨特的結構設計，讓母排在包裹絕緣介質后分相卡制于外殼瓦楞中，使母線系統擁有介質絕緣和空氣絕緣的雙重絕緣，集空氣絕緣型和密集絕緣型母線優點于一身。

2、母線介質絕緣采用有效絕緣材料一聚酯薄膜（美國杜邦Mylar），該材料具有較好的耐高溫性（在高溫中無有毒氣體釋出）、較高的介電性能，絕緣等級為“B”級。也可采用高檔絕緣材料“塑料王”  一聚四氟乙烯定向薄膜(SFM-3)，該材料耐溫等級很高（-1800C—+2500C），單層耐壓6000V，絕緣等級“C”級，絕緣老化壽命50年以上，為現行實用絕緣材料中性能Z佳產品。

3、母排在包裹絕緣材料后，與上下蓋板接觸部分采用U型橡膠墊作緩沖保護，以防止因母線絕緣材料與外殼之間的長期硬性接觸，造成母線絕緣材料的震動性磨損。該材料為高級彈性體PVC，長期耐高溫達130。C，達國家B級絕緣標準。

四、主要技術參數

1、采用高強密封結構設計，一般防護等級為IP40，特殊要求可達IP54。

2、母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。

3、母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面40K。
