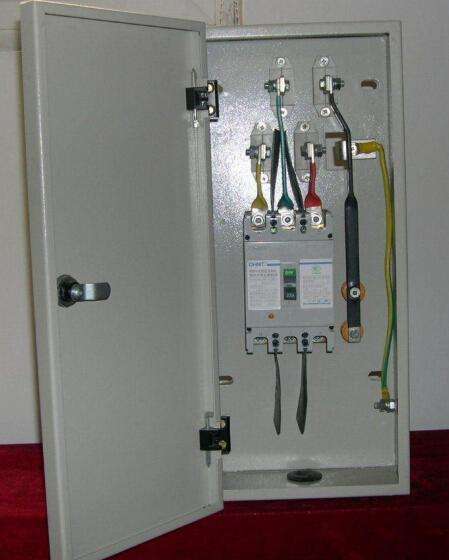

插接部件的外殼須于其夾緊觸頭與相母線接觸前與母線槽可靠地連接。

高低壓絕緣密集銅插接箱插接部件須按以下之規定裝備MCCB及裝于MCCB進線和出線側各相間及相與外殼間之內隔板。

所有插接部件之蓋板必須裝置可釋放的連鎖以防止當斷路器處于“合”閘位置時被打開。

插接部件須裝有直接定位或懸掛設施使其插接爪未與母線槽接觸前，部件之全部重量由母線槽承擔。

高低壓絕緣密集銅插接箱在插接部件內須有足夠的空間使電纜能終接至 MCCB 而不致使電纜過度彎曲。

MCCB 須符合 GB14048.2-2001《低壓開關設備和控制設備第二部分: 低壓斷路器》之規定進行定型試驗，其額定極限短斷路容量(Icu)為65kA ，額定短時間耐受電流為 50kA/1 秒，額定短路容量(Ics)為100%Icu。MCCB 之所有機械和帶電的金屬部件須全部裝于全絕緣之模制盒內。

MCCB 之操作機構須與操作之速度無關，其拐臂作用須產生速合和速分的開閉操作。自由脫扣。觸頭須為不焊合材料。

MCCB 須裝有熱磁型過流跳閘機構，提供延時過流保護和瞬時短路脫扣。

裝置手把鎖扣附件及附帶三把鑰匙的掛鎖可將 MCCB 于斷開和閉合位置時鎖住。

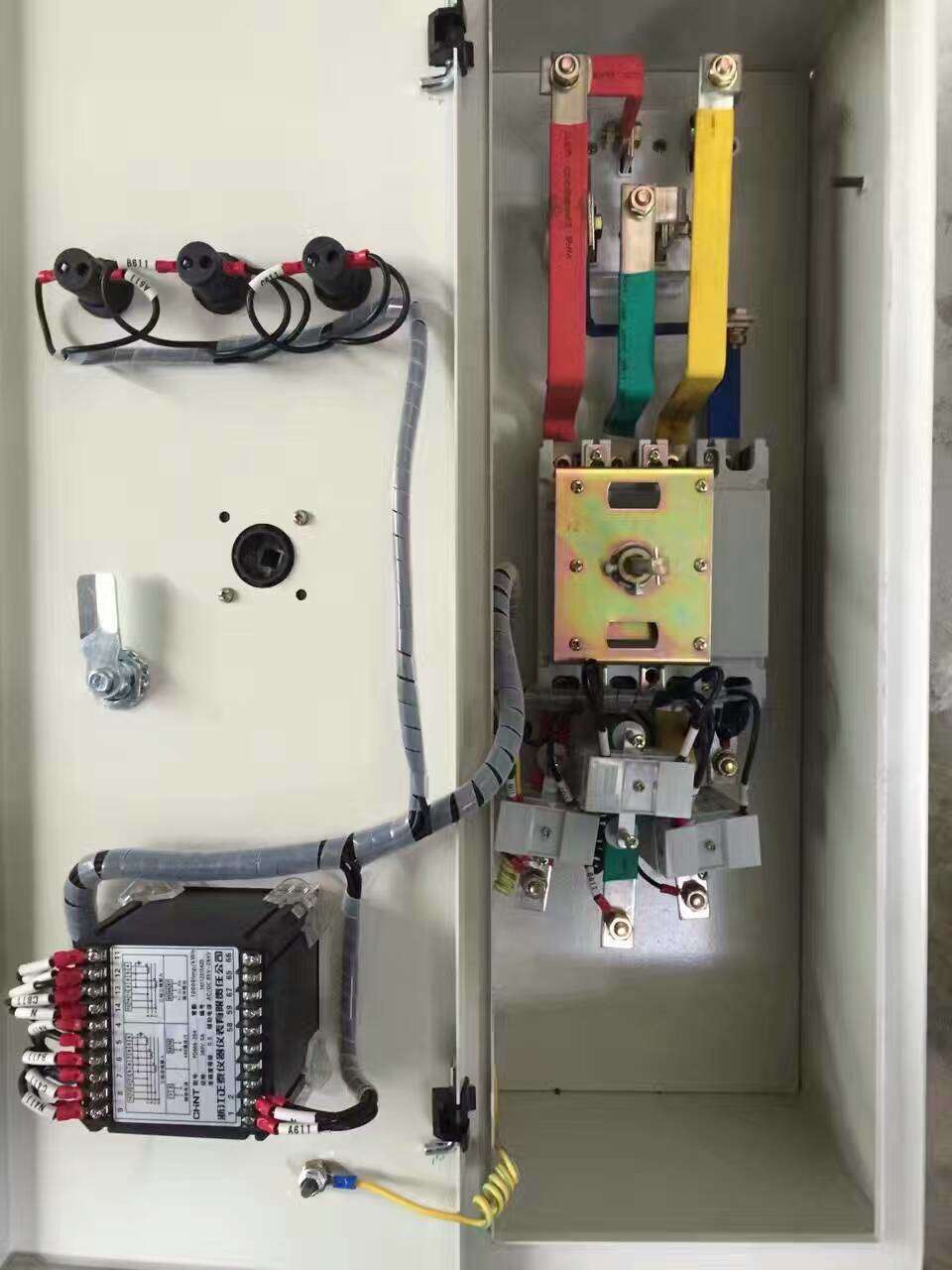

高低壓絕緣密集銅插接箱按圖標之要求，MCCB須裝設并聯跳閘組件用作與消防系統聯系，當接收到火警信號時，作跳閘之用。并聯跳閘圈由主電源供電。整定裝置須裝于插入部件相鄰之箱內亦可作為插入部件之整體裝于部件內。

●產品執行標準：GB7251.1.2等標準；

●產品通過CCC國家強制性認證；

●權威機構的試驗驗證：我司產品通過國家電控配電室設備質量監督檢測的型式試驗驗證；

●母線額定短時耐受電流值在國家標準GB7251及IEC439標準中未做特定要求，母線槽的性能是在額定試驗條件下，其溫升達標，即認定其整體的電氣性能滿足載流量要求；

●溫升的達標與母線材料的選擇、母線的整體結構等有著密切的聯系；我公司銅排選用T2電解銅，銅排純度達到99.95%以上，電阻率小于等于0.0177Ωm/mm2,銅排表面經過鍍錫處理、抗氧化及防腐蝕處理以減小電阻，有效降低了集膚效應的負面影響，從而進一步提高導電能力。載流導體的高純度使得整個系統有著穩定的動熱穩定性能；

●母線槽的結構型式“三明治”機構的導體，即使在插口處都保證了系統的密集程度；

●優化設計：母線槽的額定短時耐受電流與銅排純度、絕緣材料的選型、母線結構的優化設計、連接點優化處理等有著密切的聯系。
