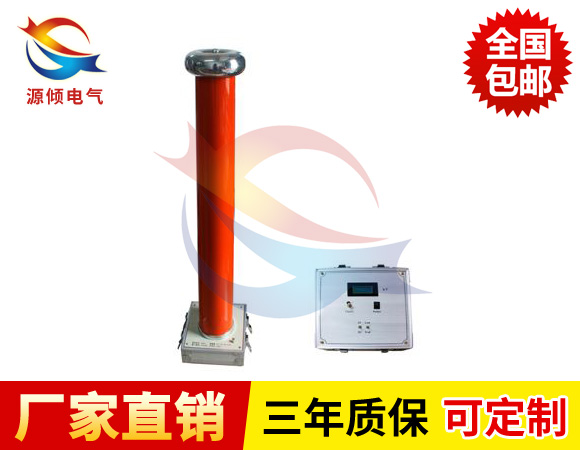

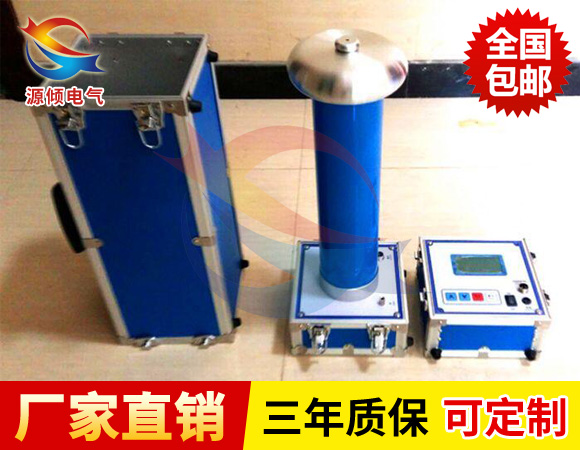

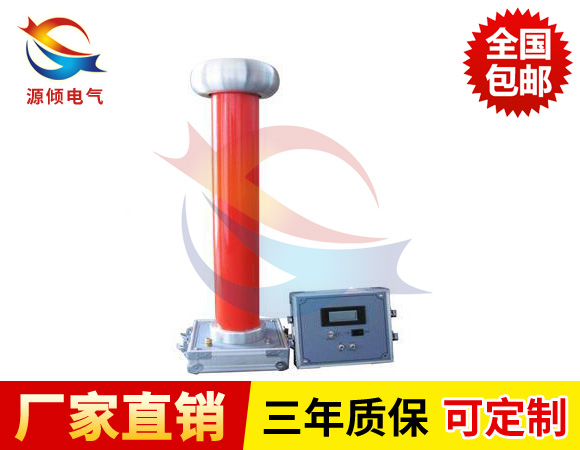

概述交直流高壓測量裝置是阻容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓,雷電高壓,工頻高壓的測量。是代替高壓交直流分壓器的 。具有操作簡便，顯示直觀，精度高、體積小、重量輕等特點，適應于發電廠、變電站、高壓電器設備制造廠和高電壓試驗室等部門作為高電壓測量之理想裝備。本交直流分壓器通過儀表線與高壓測量端相連，可實現遠距離清晰讀數,使用安全、方便。該系列交直流分壓器輸入阻抗高，線性度好，采用特殊的屏蔽技術，減少高壓對示值的影響，從而實現高穩定度，高線性度。采用進口填充材料，使結構更小，重量更輕，可靠性更高，內部局部放電量降到 。體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來極大的便利。交直流高壓測量裝置技術參數產品標準：DL/T846.1-2004交流測量方式：真有效值測量、峰值、平均值精       度： AC: 1.0%rdg±0.1   DC: 0.5%rdg±0.1絕 緣 介 質：干式介質材料環 境 條 件：溫  度： -10℃～40℃   濕  度：≤70%RH   分壓比：N=1000:1  頻率范圍：30HZ-500HZ使用方法1.將交直流分壓器接地端必須可靠接地,否則可能將高壓引到表頭外殼發生觸電事故。2.將高壓線接在均壓環上方，用接線螺旋栓將高壓線擰緊,測試線不得向周?chē)斐龌蛏舷侣N，主要防止尖端放電造成測量誤差。有條件的可以將測試線置于金屬屏蔽罩中減小干擾。3.將交直流分壓器的信號航插與液晶顯示表頭相接。打開電源開關，然后按照液晶屏幕提示選擇合適的測量方式。如直流測量或交流測量。4.待測試完畢后，切斷高壓，等交直流分壓器相連的液晶顯示表頭上示值約為“0.XXX”時方才進入現場（交流試驗時，儀表會緩慢回零，但高壓電源切斷后就已經沒有電了，故在這種情況下請注意交流和直流試驗的區別。直流測量后一定要用放電棒放電后方能進行拆線等其它工作）。5.在測量直流時，若有濾波電容，應先對濾波電容充分放電，使交直流分壓器指示的讀數約為為“0.XXX”時，才可以做相關操作。6.在使用和保養中，均應注意輕拿輕放，并且保持交直流分壓器表面的清潔，防止污穢，此儀器應置于干燥處，妥善保管。注意事項1.使用中，100KV以下交直流分壓器周?chē)?-3米內不得有雜物，（150KV-200KV交直流分壓器為4米，300KV交直流分壓器為5米）儀表與交直流分壓器、人員應按照電力行業標準中交直流分壓器的操作規程來確定距離，建議至少保持在5-6米的安全操作距離。2.該交直流分壓器應該放在干燥的空氣中，使用完畢后應將放回鋁合金機箱中，以免受潮。堅持輕拿輕放原則，切不可碰撞，擠壓等。3.液晶表頭內置鋰電池，長期不用應保證每月至少充電一次，充電時間為3小時左右，這樣使電池不至于“虧電”受損無法恢復。4.試驗時若聽到有較明顯的放電聲音時，說明分壓器表面可能受潮了，應該用干燥吹風機至上而下吹1-3分鐘；試驗前預熱下，將電壓升到不超出額定電壓但能聽到放電聲音附近進行祛潮5-10分鐘。當環境濕度大于70%RH時應停止使用，主要是放電會明顯影響測量精度。5.在完成試驗后，液晶表頭電壓指示緩慢下降，逐漸歸零。由于分壓器液晶表頭采集的是分壓器低壓臂的電壓，低壓臂電壓為高壓臂電壓/分壓變比。所以當分壓器高壓端切斷時，單片機懸浮電位使液晶表頭顯示不完全為0，不會有任何問題,也不影響測量精度。6.分壓器與表頭，包括測試線是一個整體系統，校驗時必須是表頭與所配套的分壓器和測試線一起校驗才是準確的，通過與計量校驗用標準分壓器及其配套的高精度 表測試輸出比對，看顯示是否一致即可。7.由于分壓器使用時間過長或其他原因造成精度超差，儀器不必返廠，不必打開儀器外殼調校。只要及時聯系我公司，我們提供電話技術服務，在當?shù)仉娏ρ芯吭骸⒂?jì)量院即可輕松完成現場校準。
