運行中變電站地網接地電阻的測量，由于受系統流入地網電流的干擾以及試驗引線線間的干擾，使測試結果產生較大的誤差。特別會對大型接地網接地電阻的測試結果產生很大影響。測試接地網接地電阻的方法很多，主要是工頻大電流法和異頻電源法兩種，為提高測量精度，前者采用增大測試電流來增大信噪比的辦法減小干擾影響，但增大測試電流使得設備笨重，而且并不能完全解決干擾問題;后者主要靠改變測試電流頻率(一般為120Hz左右)，從而避開50Hz工頻干擾，但這種方法無法消除測試引線線間干擾，特別是采用架空線作為測試引線時，誤差相當大。

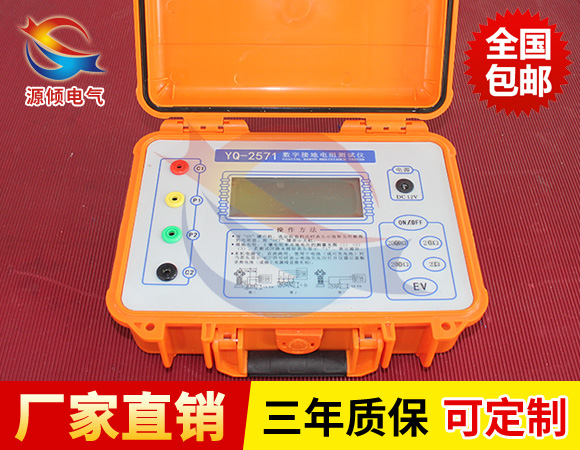

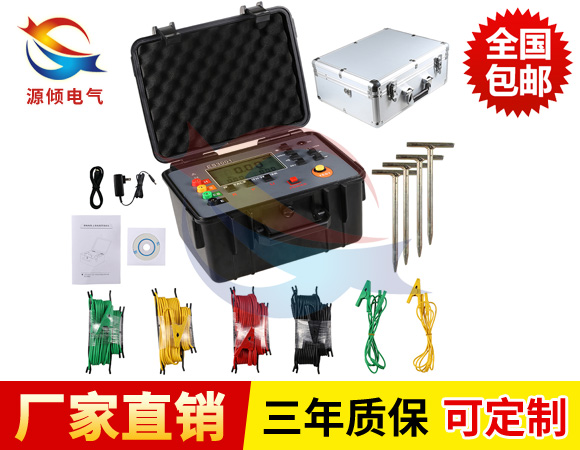

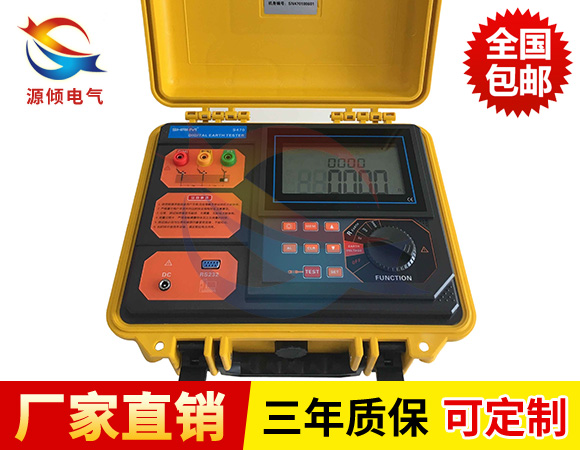

地網接地電阻測試儀采用當前Z先進的數字選頻測量(電子對抗)技術，具有超強的抗干擾能力，徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差;采用純正弦波大功率信號源做為測試電源，多頻點采集數據，克服了雙點異頻插值法的局限性;特別適用于大型、超大型接地網接地阻抗及其它特性參數的測量。該系統可準確測量接地阻抗，跨步電位差，接觸電位差，土壤電阻率，場區地表電位分布，地網電流分布等接地特性參數。 功能強大、性能優越、使用方便，目前在國內處于領先水平,是替代進口產品的理想選擇。

大地網接地電阻測試儀技術特點

1.采用軍用電子對抗數字濾波技術，抗干擾能力極強。(關鍵性能)

選頻特性尖銳，通頻帶±0.3Hz。實測200V的干擾在±1Hz偏頻測量引起的誤差低于0.1mV,干擾抑制能力達到萬分之一以上,遠勝于部分進口儀器百分之幾的抗干擾能力,保證了測試精度。系統還單獨增加設計有50Hz陷波器，可完全濾除50Hz工頻干擾。

2.系統輸出功率大(2-20KW)，電壓高(0-1000V)，輸出電流大(0-50A)徹底解決了同類設備輸出功率和電壓偏小，現場難以升流的問題。目前的地網測量設備大多功率偏小，如較常見的設備輸出為100V/5A(500W),150V/10A(1500W)。由于輸出功率和輸出電壓較小，現場大多難以產生足夠的電流，實際遠遠無法達到設備標稱的試驗電流(如5A)，很多情況下被測信號變得很小而難以準確測量。本系統的大功率(5-20KW)信號源可保證產生足夠大的回路電流，提高信噪比，可準確測量接觸電壓，跨步電壓等微小量。

3.逐點步進精確選頻測試，非誤差較大的雙點變頻。

本系統采用40-70Hz步進1Hz多點變頻測試，克服了雙點變頻法的局限性，從而可得接地系統的頻率特性。能明確發現和剔除因同頻諧波干擾而產生的測量壞值，測量結果更加符合實際值。部分儀器受技術限制，使用精度較低的簡單LC濾波電路加簡單軟件處理，選擇與工頻偏差較遠的雙點變頻(如40/60Hz),其抗干擾效果、測量精度和數據可重復性有待驗證，并可能受特定頻率干擾信號的影響。雙點變頻測量不是地網抗干擾測量的理想方法。

4.可準確測量接地阻抗，跨步電位差，接觸電位差，土壤電阻率，場區地表電位分布，地網電流分布等參數。

5.同時測量指定頻率下的電壓、電流大小，及電壓電流之間的相位差，自動計算出接地阻抗及其中電阻分量，電抗分量。

6.有獨立的高精度選頻電壓表，內置人體模擬電阻，可方便的測量跨步電壓，接觸電壓。

7.自動轉換量程。采用高級增益編程放大技術，保證了在高低量程范圍的測量精度，無需手動換擋，簡單方便。

8.各量程可分別進行校準，保證了精度。

9.可外接Rogowski線圈(羅氏線圈，柔性電流互感器)，方便現場不斷開導體測量電流。并可自動識別多個不同量程的線圈。

10.高穩定度的變頻源，純正弦波輸出，保證了測試結果的等效性，并有過壓、過流和過熱等保護功能。

11.大屏幕顯示測試數據，一鍵鼠標式旋鈕，傻瓜式操作。

12.可保存2000組以上數據，與計算機聯機上傳數據，方便分析處理。帶SD數據存儲卡，可很方便的下載數據。

13.內置可充電電池，可連續工作8小時以上。
