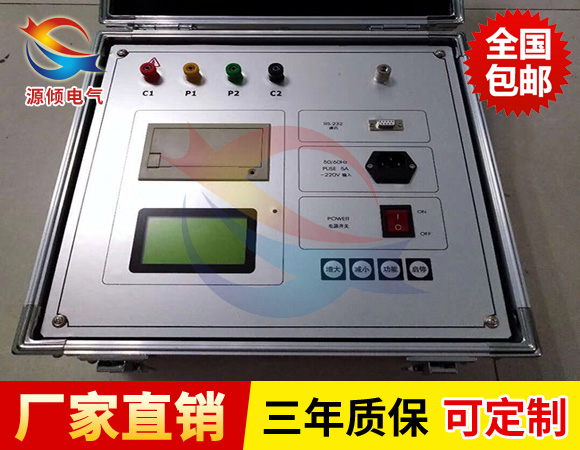

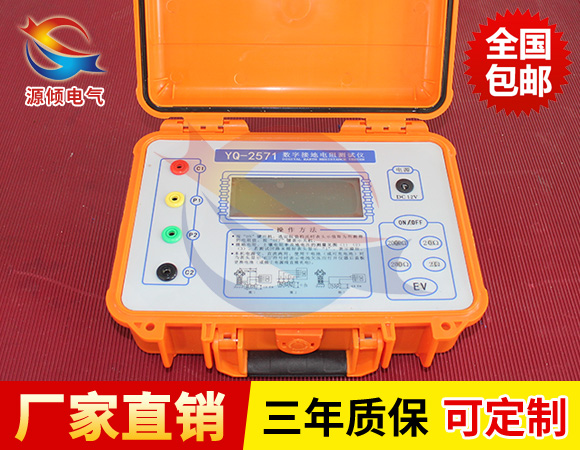

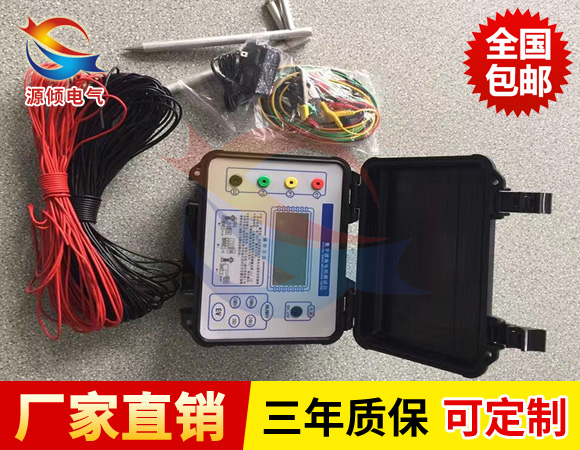

接地電阻測試儀裝置，采用先進的大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型數字接地電阻測試儀。適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；適于測量各種接地裝置的接地電阻和地電壓，還可以測量土壤電阻率及低阻導體的電阻值。用于測量各種接地裝置的接地電阻，采用四線法測量可避免引線電阻影響，還可測量土壤電阻率、低阻導體的電阻值和地電壓。

接地電阻測試儀裝置性能特點：

1.采用同步檢測等先進技術，抗干擾能力強；
2.采用數字微處理器，3 1/2 LCD大屏幕數字顯示，并帶有背光及讀數鎖定功能；
3.10秒短定時、5分鐘長定時兩種工作模式，并自動停止測試，鎖定讀數，伴有聲光提示；
4.電池符號顯示電量，有電池欠壓報警功能；
5.被測試地極開路或電流極輔助接地電阻大于上限值時，有開路“OPEN”指示符指示。
6.具有防震、防塵、防潮結構，適應惡劣工作環境。

技術指標：

1 .接地電阻測量
2. 地電壓測量
●測量范圍及誤差：(0～19.99)V； ≤±（5% +2d）
●輸入阻抗：＞300k?
2.其它
●絕緣電阻：  500V   ≥20M?
●耐壓：  AC 1.5kV    50Hz    1min
●工作溫度和濕度：－10℃～ +50℃≤85%RH
●貯存溫度和濕度：－15℃～ +55℃≤90%RH
●電源： 8×1.5V(AA,LR6)  電池
              或11.1V/2.0Ah鋰電池耗電：≤200mA
●外形尺寸：  255mm(L)×135mm(W)×80mm(D)

●重量：≈0.8kg

注意事項

1、接地電阻測試儀的使用方法要求，必須是二人操作。

2、存放保管本表時，應注意環境溫度濕度，應放在干燥通風的地方為宜，避免受潮，應防止酸堿及腐蝕氣體。

3、在測量時被測接地極應與設備斷開

4、測量大型接地網接地電阻時，不能按一般接線方法測量，可參照電流表、電壓表測量法中的規定選定埋插點。

5、被測量電阻與輔助接地極三點所成直線不得與金屬管道或鄰近的架空線路平行。

6、測量地電阻時最好反復在不同的方向測量3~4次，取其平均值。

7、接地電阻測試儀不允許做開路試驗

8、測量保護接地電阻時，一定要斷開電氣設備與電源連接點。在測量小于1Ω的接地電阻時，應分別用專用導線連在接地體上，C2在外側P2在內側。

9、接地電阻測試儀為交直流兩用，不接交流電時，儀表使用電池供電，接入交流時，優先使用交流電。

10、當表頭左上角顯示"←"時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免銹蝕儀表。
