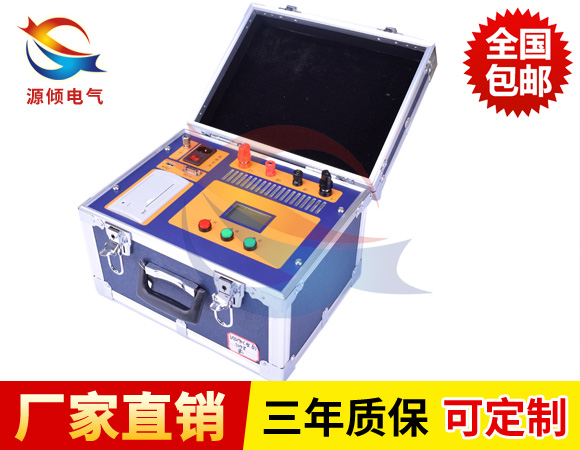

400A回路電阻測試儀是用于開關控制設備的接觸電阻、回路電阻測量的專用儀器，測試電流采用國家標準GB763推薦的100A直流，可在 100A，200A，300A,400A,500A或600A電流的情況下直接測得回路電阻或者接觸電阻，并直接顯示，還可保存到儀器上，Z大組數為 100組，保存的數據可通過RS232接口與上位機通訊，將數據上傳至電腦保存或打印。該儀器測量準確、性能穩定，適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

具體功能：

● 測試電流大，完全符合有關測試接觸電阻的國家標準要求
● 輸出電壓高，測試線細攜帶方便，現場接線靈活
● 測試電流來自高精度的開關式恒流電源，無需人工調節，測試迅速準確
● 采用四端子接線法，有效地排除了測試線電阻對測試結果的影響
● 長時間連續工作,設有過熱保護電路,儀器可靠穩定
● 操作簡便,重量輕,適合于野外作業

400A回路電阻測試儀技術參數：

1、測量范圍：1～1999μΩ
2、分 辨 率：1μΩ
3、測試電流：DC 100A、200A、400A、600A 四檔固定輸出
4、測量精度：0.5%
5、工作方式：100A(600S)；200A（60S）；400A（10S）；600A（10S）
6、顯示方式：三位半LED
7、工作電源：AC220V±10%  50Hz
8、工作環境：溫度- 10℃～40℃   濕度≤80 %RH
9、體    積：350×350×510mm3
10、重   量：30kg（不含附件）

使用方法：

1.將測試線與儀器接好，夾好被試品。
2.連接好地線（也可將接地線夾子夾住箱子提手金屬部分）!!!
3.插上220V電源，打開電源開關，正確輸入時鐘后，按OK鍵進入測量界面（如不正確輸入時鐘則打印測試日期不正確）。
4.正確選擇測試電流檔位，確認無誤后再按OK鍵開始測量。
5.如果測量電流達不到100A，200A，300A,400A,500A或600A，或者為零，則應檢查所接回路接通狀態是否良好。
6.如果一次測量時間太長，電源過熱，會進行自動保護?？蓪㈦娫搓P(guān)閉一段時間（約10--20分鐘），使電源冷卻，方可重新使用。
7.一次測量完畢機器顯示測試結果，此時按+鍵打印，按OK鍵重測。
8.必須在開始測試前選擇測試電流檔位！ （帶電流選擇機型）
9.兩次測試時間間隔不小于30秒。

注意事項：
1、打開電源開關之前，應先將測試按鈕彈起（非測試狀態下）、電流調節鈕按逆時針調至“零位”。
2、儀器應放置于干燥、通風，無腐蝕性氣體的室內。
3、測試完后一定要等電源全部放完后再拆除測試線等裝置
