產品簡介

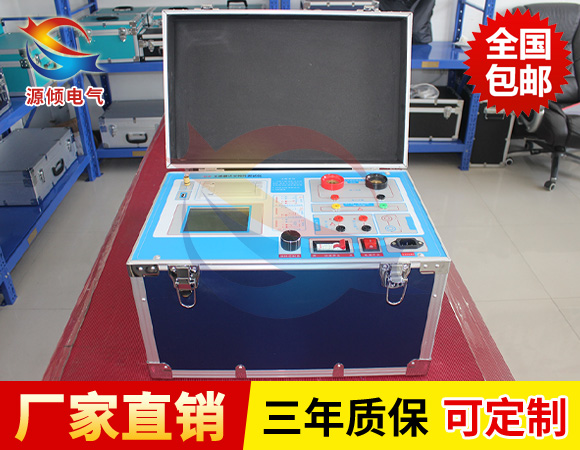

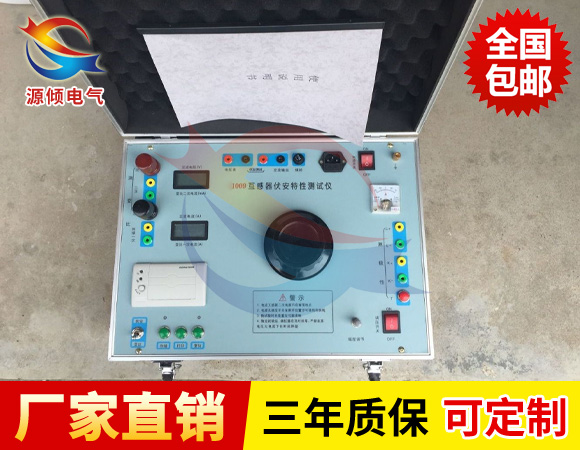

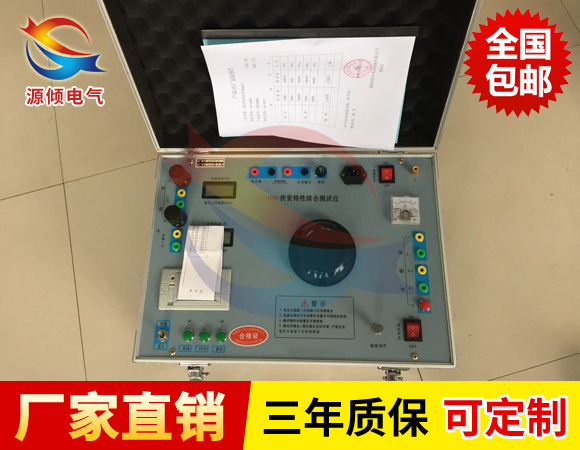

互感器綜合特性測試儀是我公司專門為試驗互感器伏安特性、變比測試及極性判別而設計，是一臺多功能試驗儀器。本儀器采用有效低耗優質材料和特殊繞注的升壓器，單片機微處理器進行數據采集、分析和存儲，內置微型打印機，可打印測試數據和曲線，測量CT變比時，可自動計算出變比值。一人操作即可完成全部測試工作。該互感器綜合特性測試儀具有重量輕、操作方便等特點。

互感器綜合特性測試儀功能特點
1、該互感器特性綜合測試儀功能全面，可測試CT/PT伏安特性、變比和極性、10%的誤差曲線、角差、比差。
2、僅需設定測試電壓、電流和步長，裝置將自動升壓并能自動將伏安特性測試曲線描繪出來，省去手動調壓、人工記錄、描曲線等煩瑣勞動。快捷、簡單、方便。
3、可外接升壓器擴展輸出電壓范圍。
4、伏安特性試驗單機輸出電壓0～2500V、電流0～20A；采用外接升壓器輸出電壓0～4000V、電流0～1.5A，可做500kV等級1A的互感器伏安特性試驗。
5、220V單電源輸入，避免了使用380V時的危險。
6、大屏幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型打印機，可方便打印測試數據。
7、采用數字鍵盤，方便數字輸入。
8、帶有大容量存儲器，可存儲100組測試數據，掉電不丟失。
9、RS232通信接口，可連接電腦進行試驗，測試數據也可上傳至電腦編輯保存。

技術參數
1、內置升壓器
（1）輸出范圍：0～2500V（220V電源）、0～20A
（2）伏安特性測試參考負載能力：1A/2500V、2A/1500V、5A/600V、10A/220V、20A/30V
（3）測量準確度：在二次側電壓≥50V，二次側電流≥200mA時：伏安特性準確度：0.5級、變比測量準確度：0.5級
2、外置升壓器
（1）輸出范圍：0～4000V/1A
（2）伏安特性測試參考負載能力：1A/4000V
（3）測量準確度：在二次側電壓≥50V，二次側電流≥200mA時：伏安特性準確度：0.5級、變比測量準確度：0.5級
3、內置升流器
（1）輸出范圍：0～600A
（2）伏安特性測試參考負載能力：800VA
（3）測量準確度：變比測量精度：＜1%
4、主機工作電源：AC 220V、50Hz/60Hz（±2Hz）
5、工作環境溫度：-10℃～+50℃

注意事項：

一、使用互感器特性綜合測試儀時，注意的是直流高壓輸出是負電壓，而地為正極。

二、 互感器特性綜合測試儀 在測試時，應緩慢增加電壓，充電電流小于所設定的漏電電流值，直到規定測試電壓，進行測試：因?yàn)闇y(cè)試電容時，在電容器兩端加上電壓時有一充電過程，此時在測試電路中有一充電電流，當該電流大于所設定的漏電電流值時，耐壓測試儀就會報警，使測試中斷，無法進行。

三、不能采用固定電壓，復位—啟動方式進行測試.在交流回路中相當于直流回路中的電阻，因此，安規測試儀在交流回路中就產生一個電流，當該電流大于所設定的漏電流值時，耐壓測試儀就會報警，使得測試中斷，無法進行。

四、在測試前，應先計算好電容器的容抗，再算出在測試電壓下的回路電流值，然后調節耐壓測試儀漏電流預置值，使其略大于回路電流值，再進行測試。

五、測試電纜等分布電容大的元件（設備）要等同于電容器測試
