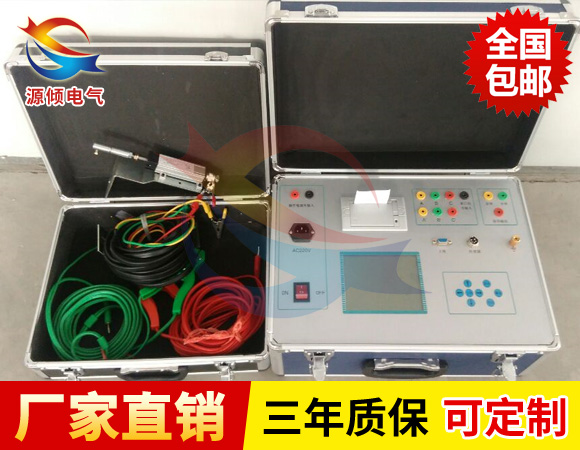

GKC-8高壓開關特性測試儀是一款智能化測試儀器。該儀器應用光電脈沖技術，單片計算機技術及可靠的抗電磁輻射技術，配以準確可靠的速度/距離傳感器，可用于各種電壓等級的真空、六氟化硫、少油、多油等高壓開關的機械性參數的調試與測量。
高壓開關特性測試儀接線方便、操作簡單。操作時只需一次合（分）動作便可得到合（分）閘全部數據，并可以打印出全部數據，以及斷口電流波形和動觸頭運動曲線，便于分析保存。

GKC-8高壓開關特性測試儀功能與特點：
⑴ 本儀器采用了高穩定器件。浮空的，大面積的，數字濾波等抗干擾技術。
⑵ 本儀器內置配置了兩種位移傳感器，適用于對不同距離、速度、精度要求的高壓斷路器進行檢測，在不同的傳感器插入后，儀器將自動識別。儀器對高壓斷路器合（分）閘操作、重合閘操作能自動識別，對操作后的各種數據全部自動采集。測量計算過程由CPU自動完成。
⑶ 本儀器對高壓斷路器在測量中的接線錯誤及操作中的錯誤指令和不成功操作，具有自動識別能力及較強的自我保護功能。
⑷高壓開關機械特性測試儀 對合（分）閘先后順序及各斷口的實際合（分）閘時間均予以顯示，對檢修、調試高壓斷路器的三相不同期、同相不同期提供了依據，對有關時間量的數據，以0.1毫秒的數據自動不予顯示輸出。
⑸ 本儀器對動觸頭的行程、超行程的測量，只要在高壓斷路器任意一相的斷口上安裝傳感器，即能同時將三相各斷口的行程、超行程數據測量計算出來，儀器對速度的測量精度為1%秒米。
⑹ 電源箱提供了0～250V直流操作電源對高壓斷路器直接進行操作。適用于電磁、液壓、彈簧儲能等直流控制的操作機構。

測試功能：
⑴ 合（分）閘先后順序 同時測一至六個斷口
⑵ 三相不同期 同時測一至六個斷口 ms
⑶ 同相不同期 同時測一至六個斷口 ms
⑷ 合（分）閘時間 同時測一至六個斷口 ms
⑸ 合（分）閘彈跳時間 同時測一至六個斷口 ms
⑹ 合（分）閘速度 測一個斷口 m/s
⑺ 合（分）閘大速度 測一個斷口 m/s
⑻ 合（分）閘平均速度 測一個斷口 m/s
⑼ 動觸頭行程 同時測一至六個斷口 mm
⑽ 動觸頭超行程（接觸行程） 同時測一至六個斷口 mm
⑾ 合分時間（金屬短接時間） ms
⑿ 無流時間（自動重合閘無電流間隔時間） ms

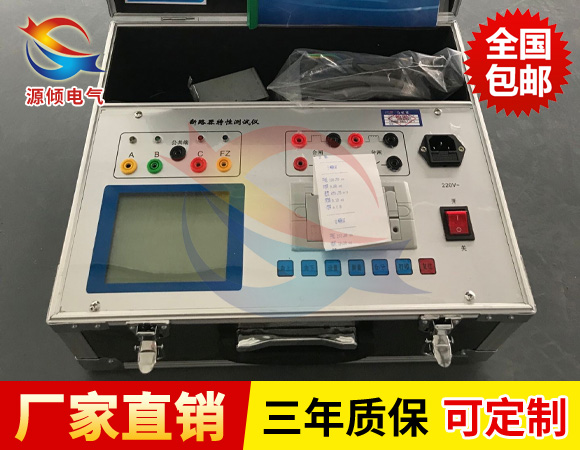

面板介紹：

1、電源插座(交流220V)
2、保險插座(0.5A)
3、電源開關
4、液晶漢字顯示屏
5、合、分閘信號線
6、觸頭信號線
7、打印機
8、背光鍵：液晶屏加背光，增加屏幕亮度
9、顯示鍵：當開關出現故障或儀器外接信號線出錯時，液晶屏進行提示，按一下此鍵，液晶屏回到數據顯示狀態，可保留上次測量數據
10、清屏鍵：按此鍵液晶屏恢復到起始狀態
11、設置鍵：菜單選擇的確認鍵。菜單選擇有記錄（記錄上次的所有數據），讀?。ㄍㄟ^(guò)復合功能鍵開距+和開距—，來選擇你所需要的一組數據），編號（通過復合功能鍵可以自由編輯號碼），合開距（通過復合功能鍵可以調節合閘的開距），分開距（通過復合功能鍵可以調節分閘開距），日期（通過復合功能鍵可以調節你所需要的當天所對應的日期）
12、開距+鍵：復合功能鍵，調整開距的上升以及菜單的向上滑動的選擇
13、開距-鍵：復合功能鍵，調整開距的下降以及菜單的向下滑動的選擇
14、打印鍵：打印顯示屏上的所有參數
15、測量鍵：按此鍵儀器對開關進行測量

技術指標

工作電源:AC220V±l0% 5OHz

開關操作電源:AC(DC)l00 ～300V

合(分)閘控制電壓:AC(DC)100 ～300V

合(分)閘控制電流:10A（交流） 5A（直流）

工作環溫:-10C～ +40C

相對濕度:不大于80%

時間誤差:±0.1ms

速度誤差:±0.lm/s

功耗:  ≤50W
