產品簡介：

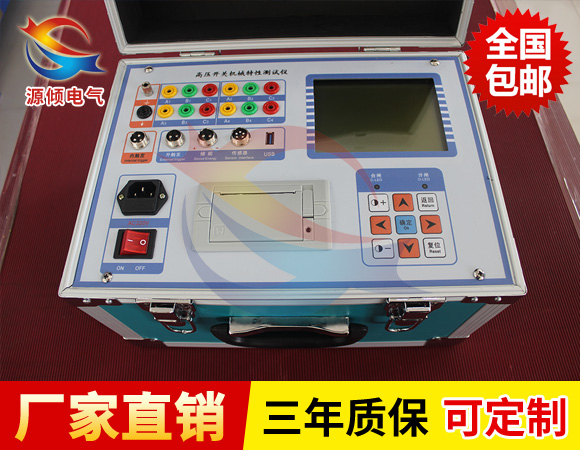

開關動特性測試儀（以下簡稱測試儀）是一款采用32位高速處理器設計的新一代智能測量儀器，具有很高的性價比：工業品質全金屬操作面板；高度人性化和人機優化的操作界面；操作流程的在線提示，用戶只需簡單的設置即可完成復雜的測試項目；多重抗干擾和短路保護措施，保證測試數據的準確可靠和儀器安全。

高壓開關動特性測試儀內置大功率直流操作電源，操作電流大可達20安培，整機小巧輕便，適用于各種多油、少油、真空、SF6、GIS等國內外不同電壓等級高壓開關的機械特性測試，以及開關低動作電壓試驗和重合閘試驗，增強型則可提供開關動作包絡線的完整測試功能。

高性能高壓開關動特性測試儀性能特點

1、性  能

● 時   間: 12個斷口的固有分、合閘時間，同相同期、相間同期。

● 重 合閘: 每斷口合－分，分－合,分-合-分；金短時間、無電流間隔時間值。

● 彈   跳: 每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘fan彈幅值。

● 速   度: 剛分、剛合速度，大速度，時間－行程特性曲線。

● 行   程: 總行程，開距，超程，過沖行程，fan彈幅值。

● 電   流: 分、合閘線圈的分、合閘電流值、電阻值、電流波形圖。

● 動作電壓: 機內提供DC0～270V／20A數字可調斷路器動作電源，自動完成斷路器的高低壓動作試驗，測量打印斷路器的動作電壓值。

2、特  點

◆ 儀器采用工控機架構，適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等。

◆ 傳感器：加速度測速傳感器、旋轉測速傳感器、直線行程傳感器和觸點傳感器，安裝極為方便，簡捷。

◆ 觸發方式：內觸發、外觸發（合閘2根，分閘2根）、傳感器觸發和手動觸發。手動觸發可以對手動分合的斷路器（無分合閘線圈）進行特性試驗，如電桿柱上的手動分合開關。傳感器觸發主要用于開關廠等特殊要求的地方。

◆ 儲能輸出：儀器可提供直流可調儲能電源，一次性接好線后無須倒線就可以隨時控制電機儲能。

◆ 主機大屏幕、直透式、寬溫帶背光液晶，對比度電子調節。完善的全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜。

◆ 主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間；USB接口用于數據轉移和程序升級。

◆ 儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。 內置快速微型打印機，打印所有數據及圖譜。

安全要求

請閱讀下列安全注意事項，以免人身傷害，并防止該產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，該產品只可在規定的范圍內使用。

1.只有合格的技術人員才可執行維修，防止火災或人身傷害。

2.使用適當?shù)碾娫淳€。只可使用該產品、并且符合該產品規格的電源線。

3.正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。

4.產品接地。該產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與該產品輸入或輸出終端連接前，應確保該產品已正確接地。

5.注意所有終端的額定值。為了防止火災或電擊危險，請注意該產品的所有額定值和標記。在對該產品進行連接之前，請閱讀該產品使用說明書，以便進一步了解有關額定值的信息。

6.請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作該產品。

7.使用適當?shù)谋ｋU絲。只可使用符合該產品規定類型和額定值的保險絲。

8.避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。

9.在有可疑的故障時，請勿操作。如懷疑該產品有損壞，請維修人員進行檢查，切勿繼續操作。

10.測試結束后要等放電完畢再拆除測試線。
