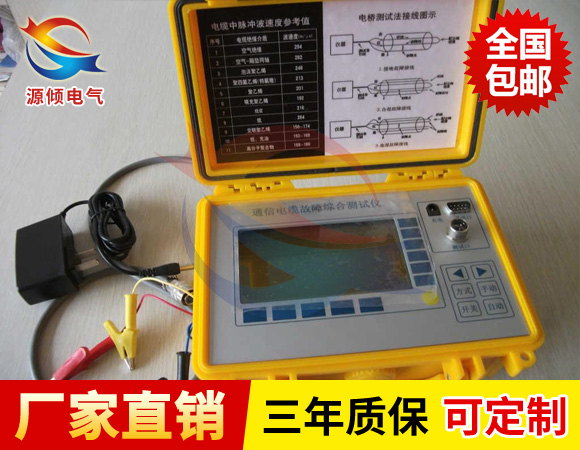

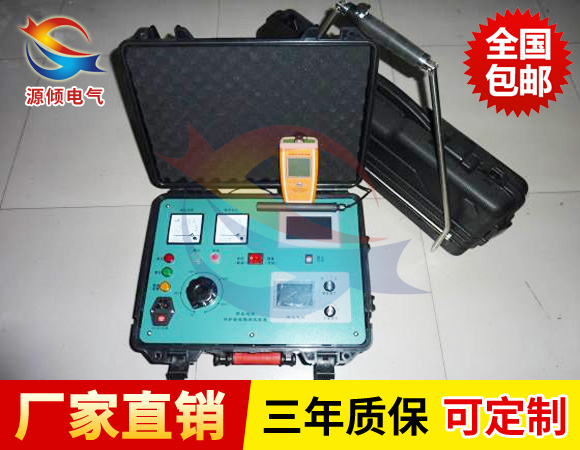

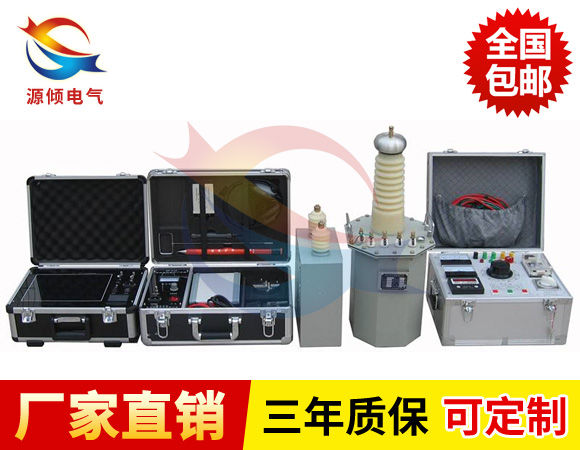

便攜式電纜故障定位系統由測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。故障測試主機包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。

便攜式電纜故障定位系統產品特性

?　功能齊全
測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，可準確測定故障的精確位置。
?　測試精度高
儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。
?　智能化程度高
測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練。
?　具有波形及參數存儲，調出功能
采用非易失性器件，關機后波形、數據不易失。
?　具有雙蹤顯示功能。
可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷。
?　具有波形擴展比例功能。
改變波形比例，可擴展波形進行精確測試。
?　可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
?　具有根據不同的被測電纜隨時修改傳播速度功能。
?　小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。

技術參數
1、電纜故障測試系統
●可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。
●可測量長度已知的任何電纜中電波傳播的速度。
●測試距離：不小于40千米
●系統誤差：小于1米
●采樣頻率：25MHz
●分辨率：0.2米
●測試盲區：小于16米
●電源：直流12V(免維護電瓶)
●重量：5Kg
2、路徑信號產生器
●輸出信號頻率：30KHz
●振蕩方式：斷續
●輸出功率：30W
●電源：220V±10％
●重量：4Kg
3、定位儀
●測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10μv。
●輸入阻抗：不小于1.2KΩ。
●使用2×2000Ω耳機。
●工作電壓：DC9V±10％。
●使用環境溫度：-20℃～70℃

設備維護保養：
1.最好是專人保管，專人使用；儀器使用完畢后要注意保持干凈整潔，測試線盤放整齊裝箱。
2.如果是干電池供電的，要定期更換電池，防止電池漏液損壞儀器；如果是充電鋰電池供電，長期不用時，存放前一般要給電池充足電，并且放置3~6個月左右需要重新給設備充電
